單柱液壓機

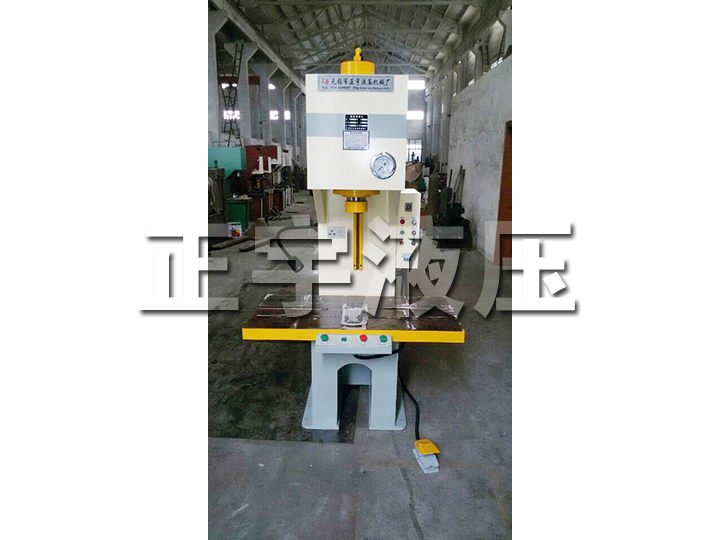

單柱快速液壓機
單柱快速液壓機，是一多功能的中小型液壓機，適用于軸類零件、型材的校正和軸套類零件的壓裝。同時也能完成板材零件的彎曲、壓印、套形、簡單零件的拉伸等工藝動作，也可用于壓制要求不很嚴格的粉末、塑料制品。
產品適用于機床、內燃機、輕紡機械、軸類、軸承、洗衣機、汽車電機、空調電機、電器、三資企業裝配流水線等行業使用。
我廠技術力量堅實，對用戶的各種要求（如技術參數、規格、噸位等）均能滿足。
性能特點：
1. 計算機優化直立式C型結構設計，剛性好。
2. 機器各部件安裝于機身內，外形整齊美觀。
3. 液壓系統采用電磁換向閥，調速方便。
4. 具有手動和腳踏兩種操作方式
5. 機器行程、壓力可在規定范圍內調節。
6. 液壓系統設有壓力預泄裝置，液壓沖擊小。
適用領域：
本系列壓機適用于軸類零件，型材等的校正工藝，軸、套類零件的壓裝以及簡單板材零件的拉伸、彎曲、壓印、成形、落料等工藝，也可進行一般粉末、塑料制品的壓制。
技術參數：
單柱快速液壓機，是一多功能的中小型液壓機，適用于軸類零件、型材的校正和軸套類零件的壓裝。同時也能完成板材零件的彎曲、壓印、套形、簡單零件的拉伸等工藝動作，也可用于壓制要求不很嚴格的粉末、塑料制品。
產品適用于機床、內燃機、輕紡機械、軸類、軸承、洗衣機、汽車電機、空調電機、電器、三資企業裝配流水線等行業使用。
我廠技術力量堅實，對用戶的各種要求（如技術參數、規格、噸位等）均能滿足。
性能特點：
1. 計算機優化直立式C型結構設計，剛性好。
2. 機器各部件安裝于機身內，外形整齊美觀。
3. 液壓系統采用電磁換向閥，調速方便。
4. 具有手動和腳踏兩種操作方式
5. 機器行程、壓力可在規定范圍內調節。
6. 液壓系統設有壓力預泄裝置，液壓沖擊小。
適用領域：
本系列壓機適用于軸類零件，型材等的校正工藝，軸、套類零件的壓裝以及簡單板材零件的拉伸、彎曲、壓印、成形、落料等工藝，也可進行一般粉末、塑料制品的壓制。
技術參數：
| 型號 | 單位 | 1T | 1.6T | 2.5T | 4T | 6.3T | 10T | 16T | 25T | 40T | 63T | 100T | 160T | 250T | ||
| 公稱力 | KN | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | 2500 | ||
| 液體MAX工作壓力 | MPa | 5.5 | 5.1 | 5.5 | 5.6 | 6.28 | 8.1 | 13 | 20.3 | 22.6 | 16.5 | 26.5 | 25 | 25 | ||
|
滑塊下平面距 工作臺MAX距離 |
mm | 300 | 300 | 350 | 390 | 400 | 500 | 500 | 550 | 600 | 630 | 800 | 1000 | 1000 | ||
| 滑塊MAX行程 | mm | 120 | 160 | 160 | 200 | 250 | 300 | 350 | 350 | 400 | 500 | 500 | 500 | 500 | ||
| 滑塊下行速度 | mm/s | 60 | 45 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 36 | 24 | 23 | ||
| 滑塊回程速度 | mm/s | 82 | 90 | 110 | 110 | 00 | 100 | 115 | 115 | 110 | 98 | 98 | 65 | 65 | ||
| 喉深 | mm | 110 | 160 | 160 | 180 | 200 | 250 | 300 | 300 | 320 | 350 | 350 | 325 | 360 | ||
| 工作臺尺寸 | 前后 | mm | 250 | 320 | 320 | 320 | 400 | 430 | 500 | 500 | 550 | 650 | 650 | 650 | 660 | |
| 左右 | mm | 300 | 480 | 480 | 480 | 500 | 550 | 600 | 600 | 700 | 700 | 800 | 800 | 800 | ||
| 工作臺距地面高度 | mm | 臺式 | 700 | 700 | 710 | 700 | 700 | 710 | 710 | 650 | 650 | 730 | 750 | 710 | ||
| 落料孔徑 | mm | 70 | 70 | 70 | 80 | 80 | 100 | 100 | 100 | 140 | 140 | 200 | 200 | |||
| 油泵名稱 | 中高壓葉片泵 | 壓力補償變量軸向柱塞泵 | ||||||||||||||
| 電機功率 | kw | 1.1 | 1.5 | 1.5 | 1.5 | 2.2 | 4 | 4 | 4 | 5.5 | 7.5 | 8.5 | 11 | 15 | ||
| 機床外形尺寸 | 前后 | mm | 530 | 680 | 725 | 785 | 800 | 950 | 1100 | 1100 | 1200 | 1550 | 1650 | 1340 | 1767 | |
| 左右 | mm | 500 | 650 | 380 | 400 | 500 | 500 | 650 | 680 | 700 | 1000 | 1600 | 2000 | 2000 | ||
| 地面上高度 | mm | 1455 | 1450 | 1600 | 1630 | 1650 | 1800 | 1900 | 2200 | 2500 | 2500 | 2500 | 2950 | 3305 | ||
| 總重量（約） | kg | 250 | 500 | 500 | 500 | 1000 | 1200 | 1500 | 2000 | 2500 | 4000 | 5000 | 6500 | 8000 | ||
